双金属温度计

双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

资料下载

在线留言



全国服务热线

029-87384650



产品介绍

双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。主要特点现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。技术参数执行标准JB/T8803-1998 GB3836-83其他参数标度盘公称直径：60，100，150精度等级：（1.0），1.5热响应时间：≤40S防护等级：IP55角度调整误差：角度调整误差应不超过其量程的1.0%回差：双金属温度计回差应不大于基本误差限的绝对值重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2测温范围

测量范围℃	适用范围
测量范围℃	工业、商业	实验室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√

正常工作天气条件

工作场所	温度℃	相对湿度%
掩蔽场所	-25～+55	5～100
户外场所	-40～+85	5～100

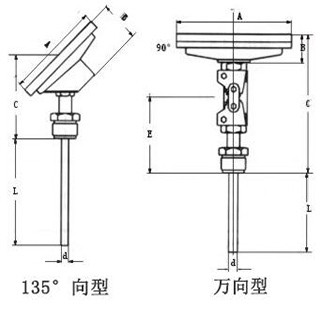

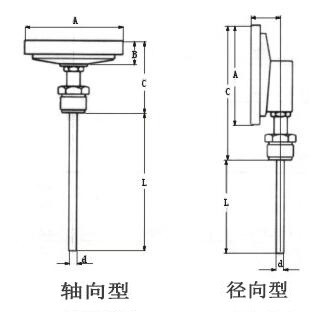

测量端形式外形及尺寸

形式	A	B	C	E	L	d
轴向型	65	23	73	-	751001502003004005007501000	Φ6Φ8Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
万向型	105	23	178	120
万向型	155	23	178	120

安装固定形式可动外螺纹管接头

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
可动内螺纹管接头
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
固定螺纹管接头
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
卡套螺纹接头
MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10
