涡街流量计作为一种基于卡门涡街原理的流体振动式流量计，因其结构简单、无可动部件、测量范围宽、精度较高及长期稳定性好等突出优点，在工业过程控制，占据了重要地位。其工作原理清晰而巧妙：在流体管道中放置一个非流线型的旋涡发生体，当流体流经该发生体时，会在其下游两侧交替地分离出两列规则排列、旋转方向相反的涡街。这些涡街的脱落频率与流体的平均流速成正比，与旋涡发生体的特征宽度成反比。因此，通过高灵敏度的传感器检测出涡街脱落的频率，即可精确计算出流体的瞬时流量和累计流量。然而，正是这种依赖于“振动”检测的机理，使得涡街流量计在拥有显著优势的同时，也先天地对管道及环境中的各种“干扰”异常敏感。

机械振动无疑是涡街流量计面临的最普遍且最具迷惑性的干扰源。工业生产现场环境复杂，大型动力设备如泵、压缩机、电机等的运转，都会产生持续的机械振动。这些振动的频率成分复杂，很有可能有一部分落在涡街流量计正常的工作频率范围内。当外部机械振动的频率与涡街信号频率相近或存在倍数关系时，仪表内置的压电传感器或电容传感器可能难以有效甄别，从而将管道振动误判为涡街信号。这种干扰的直接表现就是测量值显著高于实际值、显示值无规律地剧烈波动，甚至在管道内完全没有介质流动时，仪表仍有示值，即所谓的“无流量有示数”或“零点漂移”现象。应对机械振动干扰，需要从系统设计之初就予以考虑。最根本的措施是优化安装位置，应尽一切可能让流量计远离强振动源，并确保其前后管道拥有牢固的支架支撑，以最大程度地衰减振动传递。在仪表调试阶段，一个至关重要的步骤是进行“小信号切除”设置。操作人员应在确认阀门完全关闭、流体绝对静止的状态下，观察流量计显示的频率值，此值即为环境振动干扰的体现。随后，将小信号切除的阈值设置为略高于此干扰频率，即可有效滤除这些无效的低频振动信号，从根本上消除零点漂移。

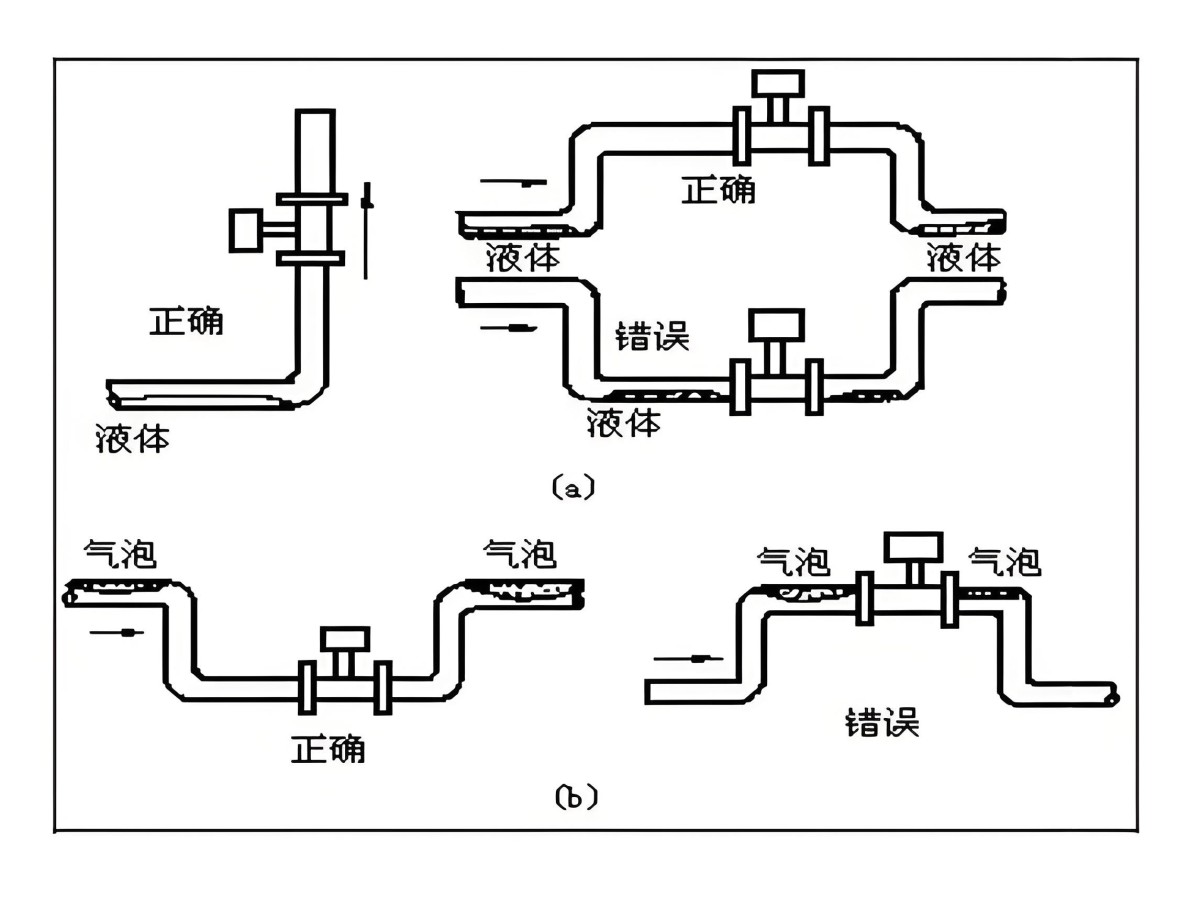

除了外部机械振动，流体自身的状态和流动特性更是直接影响涡街流量计测量准确性的内在核心因素。其中，两相流干扰是一个极为常见且影响巨大的问题。涡街流量计作为一种体积流量计，其出厂标定是在单一相态（纯气体、纯液体）下完成的。然而，在实际应用中，尤其在测量饱和蒸汽或易气化液体时，工况往往难以保持理想。例如，在测量饱和蒸汽时，如果管道保温措施不到位，热量散失会导致一部分蒸汽凝结成微小的水滴，从而在管道内形成“气液两相流”。反之，在测量高温液体（如热水、轻质油品）时，如果流量计安装位置不当或后端压力过低，液体可能因压力下降而部分气化，形成“液气两相流”。在两相流状态下，流体的密度、体积和物理特性都变得极不稳定，严重破坏了规则涡街的生成与脱落规律，导致传感器检测到的信号混乱不堪，通常表现为示值大幅波动且严重偏低，测量结果完全失准。解决两相流问题的关键在于创造并维持单相流态。对于蒸汽测量，重中之重是做好从锅炉房到使用点全程的管道高质量保温，并在流量计上游的管道最高点等易积水处安装疏水阀，及时排除冷凝水。对于易气化的液体，则必须保证流量计下游有足够的背压，确保管道内任何一点的压力都高于该操作温度下液体的饱和蒸汽压，防止气蚀发生。

流场本身的稳定性是涡街流量计能够准确计量的另一个基本前提。卡门涡街的形成要求流体处于充分发展的湍流状态，且流速分布均匀、对称。任何对理想流场的破坏，如弯头、阀门、变径管等管件所产生的旋涡或流速分布畸变，都会直接影响涡街脱落点的稳定性和脱落频率的准确性。如果流量计安装位置过于靠近这些扰动源，上游的流场紊乱会传递到发生体处，导致产生的涡街不规则、不对称，甚至无法生成，其直接后果是测量精度下降、线性度变差，并在低流速时表现出更大的误差。这正是所有涡街流量计制造商都明确要求仪表前后必须留有足够长直管段的原因。通常，要求流量计上游有10倍以上管道直径的直管段，下游有5倍以上管道直径的直管段。这段直管的目的就是让流过扰流件的流体有足够的距离稳定下来，恢复均匀、对称的速度分布。在实际安装中，必须严格遵守这一要求，若现场空间实在受限，可以考虑在上下游直管段之间加装流量整直器，它能有效消除旋涡、矫正流速分布，从而在一定程度上缩短所需的直管段长度。此外，保证流量计与管道保持同心，也是避免产生额外扰流的重要细节。

电气干扰是工业现场所有电子设备都需要面对的共性问题，但对于输出微弱信号的涡街流量计而言，其影响尤为突出。涡街传感器产生的原始信号非常微弱，通常为毫伏级脉冲，在通过信号电缆长距离传输至显示仪表或控制系统的过程中，极易受到现场各种电磁噪声的污染。主要的电气干扰源包括大功率用电设备（如电机、变频器）启停时产生的浪涌电流、空间电磁辐射，以及信号线与动力电缆平行敷设时产生的耦合干扰。这些干扰噪声叠加在有用的涡街信号上，会使信号波形失真，增加信号处理电路的误判概率，导致测量不稳定。抵御电气干扰需要从布线、屏蔽和接地三方面着手。信号电缆必须选用屏蔽性能良好的双绞屏蔽电缆，双绞可以抵消低频干扰，屏蔽层则能有效阻挡高频电磁干扰。屏蔽层的接地必须牢固、可靠，且遵循“单端接地”原则，通常在接受端接地，避免因地电位差形成地环路引入新的干扰。在布线时，信号电缆应严格与动力电缆分开，穿不同的桥架或保持至少半米以上的安全距离，绝对禁止将二者捆绑在一起。对于变频器驱动泵等谐波干扰特别严重的场合，除了做好上述措施，还可以在变频器输出端加装输出电抗器或滤波器，从源头上减少干扰发射。

综上所述，涡街流量计的性能发挥极大地依赖于正确的应用。机械振动、两相流、流场扰动和电气干扰是其最主要的几类常见干扰源。要确保涡街流量计的测量准确和运行稳定，并非仅仅选择一个高精度的仪表那么简单，它更是一个从方案设计、安装施工到调试维护的全过程系统工程。

压力变送器作为工业自动化控制系统中核心的压力测量设备，其测量精度直接决定了生产过程的稳定性、安全性与经济性。在实际应用中，设备选型、校准调试固然重要，但安装环节的规范性往往被忽视，而这正是导致测量误差、设备故障甚至生产事故的关键诱因。本文将系统分析压力变送器安装不规范的主要表现形式，深入剖析其对测量结果的具体影响，并提出针对性的规范安装建议，为工业现场的精准测量提供技术参考。

取压点是压力变送器获取介质压力的 “第一道关口”，其位置选择直接决定了测量信号的真实性，取压点安装不规范会对测量结果产生根本性影响。首先，取压点未避开干扰区域，在管道系统中，阀门、弯头、三通等部件会导致介质流动状态紊乱，形成涡流、湍流或局部压力突变，若取压点设置在这些部件附近，变送器检测到的压力并非介质的真实静压，而是包含了流动扰动产生的动压或负压，导致测量值出现正负偏差，例如在蒸汽管道的弯头下游直接取压，涡流会使压力测量值波动幅度达 ±5%，严重影响工艺参数判断。其次，取压点位置不符合介质特性要求，对于气体介质，取压点若设置在管道底部，易积聚冷凝液，导致导压管堵塞，使测量值逐渐偏高甚至固定在某一数值；对于液体介质，取压点若设置在管道顶部，会因截留气体形成 “气堵”，破坏压力传递的连续性，造成测量值偏低或波动；对于含粉尘、颗粒的介质，取压点未设置在垂直管道或流速稳定的水平管道上方，易导致取压口堵塞，使变送器无法正常采集压力信号。最后，多个取压点间距过近，当同一管道上安装多个压力变送器时，取压点间距若小于 2 倍管径，会导致相邻取压点之间的压力场相互干扰，使各变送器测量值出现一致性偏差，无法反映管道内不同截面的真实压力分布。

导压管是连接取压点与压力变送器的关键部件，其作用是将介质压力无失真地传递至变送器传感元件，导压管安装不规范会导致压力传递滞后、信号失真或中断。导压管路径与坡度不合理会带来显著影响，导压管过长或弯曲过多，会增加压力传递的滞后时间，对于动态压力测量场景，滞后时间超过 0.5 秒会导致控制系统响应迟缓，引发工艺参数波动；同时，导压管未按规定设置坡度，会导致冷凝液或气体在管内积聚，例如气体介质导压管水平安装时，冷凝液会在管内形成液柱，相当于在测量回路中增加了一个固定压力，使测量值偏高，且偏差会随冷凝液量的变化而波动，液体介质导压管向上倾斜时，管内截留的气体无法排出，形成 “气塞”，导致压力传递中断，变送器显示值固定不变或大幅波动。导压管管径选择不当也会影响测量效果，管径过小，会增大介质流动阻力，尤其对于高粘度或含少量杂质的介质，易导致导压管堵塞，使测量信号中断；管径过大则会增加管内介质存量，延长压力响应时间，同时增加安装成本与空间占用；此外，导压管材质与介质兼容性不足，会导致管道内壁腐蚀、结垢，不仅影响压力传递精度，还可能因管道泄漏引发安全隐患。导压管连接与密封问题同样不可忽视，导压管与取压点、变送器的连接处未密封严密，会导致介质泄漏，对于气体介质，泄漏会使测量压力低于真实值；对于液体介质，泄漏会导致管内压力下降，同时可能引发环境污染；此外，连接螺纹未按规定缠绕生料带或使用密封垫，可能导致虚假密封（初期无泄漏，后期因振动、温度变化出现泄漏），使测量误差逐渐增大；同时，导压管安装时未进行吹扫、排污处理，管内残留的杂质、油污会附着在变送器传感元件表面，影响传感精度，长期积累还会导致元件损坏。

压力变送器的安装位置与姿态直接影响传感元件的受力状态，若不符合要求，会导致测量误差或设备损坏。安装位置不当的影响尤为明显，变送器安装在振动剧烈的设备附近，振动会传递至传感元件，导致测量值波动，例如在泵体出口附近安装的变送器，若未采取减振措施，振动引起的误差可达 ±3% FS；此外，变送器安装在温度超出其工作范围的环境中，会影响传感元件的性能稳定性，高温环境会导致传感元件漂移，使测量值偏高，低温环境则可能导致导压管内介质凝固，破坏压力传递；同时，变送器安装在阳光直射、雨雪侵袭的露天环境中，未采取防护措施，会加速设备老化，降低测量精度的长期稳定性。安装姿态错误也会引发问题，压力变送器的传感元件通常对安装姿态有明确要求（如水平安装或垂直安装），若未按规定姿态安装，会导致传感元件受力不均，例如膜片式变送器垂直安装时若将膜片朝下，介质中的杂质易沉积在膜片表面，影响压力感知；部分变送器要求安装时传感元件与取压点保持同一水平高度，若两者存在高度差，会产生液柱压力误差，例如测量水介质压力时，变送器安装位置低于取压点 1 米，会导致测量值偏高约 9.8kPa，这一误差在低压测量场景中尤为显著。

工业现场存在大量电机、变频器、继电器等电气设备，会产生强电磁干扰，压力变送器的信号电缆若未规范接地与屏蔽，电磁干扰会侵入测量信号，导致测量值波动、失真。若信号电缆未采用屏蔽电缆，或屏蔽层未单端接地，电磁干扰会通过电缆耦合至信号回路，使 4~20mA 电流信号出现杂波，例如在变频器附近未屏蔽的电缆，会受到高频电磁干扰，导致测量值波动幅度达 ±2% FS，严重时会使控制系统误动作；此外，信号电缆与动力电缆平行敷设且间距小于 0.5 米，或在同一桥架内未分隔布置，动力电缆产生的电磁辐射会干扰信号传输，同样导致测量误差。

为避免上述安装不规范带来的测量影响，确保压力变送器的测量精度与长期稳定性，结合工业现场实践，需采取一系列规范安装措施。要科学选择取压点，避开阀门、弯头、三通等干扰区域，根据介质类型确定取压点位置（气体在上、液体在下、蒸汽在水平管道中心线），多个取压点间距不小于 2 倍管径；优化导压管安装，控制导压管长度，减少弯曲次数，按介质类型设置合理坡度，选择与介质兼容的材质和合适管径，连接处密封严密，安装后进行吹扫排污；合理布置变送器位置，远离振动源、高温、低温环境，必要时采取减振、隔热措施，按规定姿态安装，确保传感元件与取压点高度一致，避免液柱压力误差；加强电磁干扰防护，采用屏蔽信号电缆，屏蔽层单端接地，信号电缆与动力电缆保持足够间距，避免平行敷设；安装后进行校验，通过标准压力源对变送器进行零点、满量程校验，确保测量误差在允许范围内。

压力变送器的安装质量直接决定了测量数据的可靠性，而规范安装是保障测量精度的核心环节。工业现场中，因取压点选择不当、导压管安装不合理、变送器姿态错误或电磁干扰防护不足等问题导致的测量误差，往往会引发工艺控制失效、产品质量下降甚至安全事故。因此，在压力变送器安装过程中，必须严格遵循相关技术标准，结合介质特性、工艺要求和现场环境，科学规划安装方案，加强安装过程的质量管控。只有这样，才能充分发挥压力变送器的测量性能，为工业自动化控制系统提供精准、稳定的压力数据支持，保障生产过程的安全、高效运行。

活塞式压力计作为一种精密的计量标准器具，其长期稳定性和精度高度依赖于持续且规范的日常维护与保养。建立并执行严格的保养规范，是确保其量值可靠、延长使用寿命的关键。

日常维护工作始于使用前后的清洁与检查。每次使用前，应用洁净的细布或绸布轻轻擦拭活塞筒的外露部分和活塞杆，去除可能附着的灰尘或纤维。使用完毕后，必须及时将砝码和承重盘从活塞上取下，并妥善放入专用的砝码盒内，避免砝码相互碰撞或表面沾染污渍。同时，需仔细检查活塞和活塞筒的工作表面，确保其光洁无痕，没有任何肉眼可见的划伤、锈蚀或磨损点。任何微小的损伤都可能破坏油膜、增大摩擦，导致压力计失准。

工作介质的品质直接关系到活塞系统的正常运行。必须严格按照制造商的规定选用合适的介质，例如高纯度的变压器油或癸二酸酯。操作者应养成习惯，定期通过压力计上的油杯或观察窗检查介质的液位，确保其处于规定的范围内。更重要的是观察介质的颜色和清洁度，如果发现介质颜色变深、浑浊或含有杂质，就必须立即进行更换。更换介质时，应彻底清洗整个油路系统，包括压力泵和校验器内部，并使用专用滤纸或精细过滤器对新介质进行过滤灌注，以排除空气和颗粒物。整个操作过程务必保证环境的清洁，防止新的污染。

正确的存放方式对于长期保持精度至关重要。当压力计长时间不使用时，应进行彻底的保养。首先，需要将活塞系统从活塞筒中小心取出，用航空汽油或规定的清洁溶剂彻底清洗干净，然后在活塞和活塞筒表面涂抹一层无酸性的专用防锈油或仪表油，最后将其重新装配到位或放入专用的保护盒内。压力计主机应盖上防尘罩，存放在干燥、无尘、无振动且温度波动小的专用柜内。存放环境应避免阳光直射，并远离热源和腐蚀性气体。整个存放过程的核心目标是防潮、防尘、防腐蚀。

最后，建立周期性的检定与性能核查制度是维护工作中不可或缺的一环。活塞式压力计必须按照国家计量规程的要求，定期送至有资质的计量机构进行检定，以确保其有效面积和精度等级符合标准。即使在检定周期内，实验室也应定期使用经过检定的高精度标准压力表或另一台更高等级的标准器对其进行交叉比对，以验证其性能的稳定性。一旦发现数据异常或性能下降的迹象，应立即停用并查明原因，必要时进行专业维修，绝不能带病工作。

总而言之，活塞式压力计的维护保养是一项需要耐心和细致的工作，它渗透在从使用、清洁到存放的每一个细节中。唯有通过规范化的日常护理，才能让这台精密的仪器始终处于最佳工作状态，为压力测量提供坚实可靠的基准。

活塞式压力计作为高精度的压力基准，其核心原理建立在力平衡公式P = F / A之上，即压力等于施加的力除以活塞的有效面积。这个看似简单的公式背后，其每一个参数都受到环境和工作条件的深刻影响，其中温度和当地重力加速度是两个最为关键的影响量，若忽略其影响，将直接导致压力量值的偏差，使高精度测量失去意义。因此，深入理解这两种因素的影响机制并实施精确修正是保证活塞式压力计量值准确传递的基石。

首先探讨温度的影响。温度的变化主要作用于活塞系统的核心参数——活塞的有效面积。活塞和活塞筒通常由不同材质的金属（如活塞常用碳化钨，活塞筒常用合金钢）制造，它们拥有不同的热膨胀系数。当环境温度偏离压力计标定的标准温度（通常是20℃）时，活塞和活塞筒的直径会因热胀冷缩而发生不同程度的变化，从而导致两者之间间隙改变，最终使得活塞的有效面积不再是证书上标注的标称值。温度升高时，有效面积会增大；反之，温度降低时，有效面积会减小。这种变化虽然微小，但在高精度测量中不容忽视。修正温度影响需要知道活塞和活塞筒材料的热膨胀系数，并通过专门的公式进行计算。修正公式通常表现为A_t = A_20 [1 + (α_p + α_c)(t - 20)]，其中A_t是当前温度t下的有效面积，A_20是标准温度20℃下的有效面积，α_p和α_c分别是活塞和活塞筒材料的线膨胀系数。通过这个公式，我们可以将任意工作温度下的有效面积修正到标准状态下的面积值，从而消除因温度变化引入的系统误差。

其次，重力加速度的影响则直接作用于压力产生的源头——砝码所产生的力。活塞式压力计所加载砝码的质量是恒定的，但其产生的重力F = m * g却与当地的重力加速度g值成正比。地球表面不同纬度和海拔高度的重力加速度存在显著差异，例如，在高海拔地区重力加速度会小于低海拔地区，在赤道附近会小于两极地区。如果在重力加速度为9.80 m/s²的地区使用基于标准重力加速度9.80665 m/s²标定的砝码，那么砝码产生的实际力将小于标准值，从而导致所产生的压力也同比降低。因此，必须对当地重力加速度进行修正。修正公式为F_local = m * g_local，在计算实际压力时，必须使用当地的实际重力加速度g_local来代替标准重力加速度。通常，当地的g值可以通过专业测量或查询权威机构发布的重力加速度分布图获得。这一修正是确保活塞式压力计在不同地理位置上都能获得统一、准确压力值的关键。

综上所述，温度和重力加速度对活塞式压力计精度的影响是系统性和可量化的。在实际的高精度压力校准工作中，操作者必须精确测量工作环境的温度和使用地点的重力加速度，并严格依据相应的物理模型和修正公式，对活塞的有效面积和砝码所产生的力进行实时计算与修正。现代高等级的活塞式压力计往往内置了温度传感器和可预设当地重力加速度的智能模块，能够自动完成这些计算，大大减少了人为误差的可能性。然而，理解这些修正背后的物理原理，对于正确使用仪器、评估测量不确定度以及处理异常情况而言，仍然是每一位压力计量工作者所必须具备的基本素养。

活塞式压力计是一种基于帕斯卡原理和力平衡原理设计的高精度压力测量仪器，它常被用作压力基准器，在实验室环境中对各种压力仪表进行校准和检定。要深入理解其工作方式，我们首先需要认识其核心结构。一台典型的活塞式压力计主要由活塞系统、专用砝码、压力发生系统和校验器组成。活塞系统是心脏部分，包含一个精密度极高的活塞和一个与之配套的活塞筒。活塞可以在活塞筒内极其顺畅地旋转和轴向移动，两者之间的间隙被精密控制，并填充有特定的工作介质，如洁净的变压器油或蓖麻油。专用砝码则是一系列已知精确质量的砝码，它们可以被加载到活塞的承重盘上。压力发生系统通常是一个手摇泵或螺旋压力发生器，用于产生和调节系统内的液体压力。校验器则提供了安装被校压力表的接口。

其工作原理的精髓在于一个巧妙的力平衡。当我们在活塞的承重盘上加载砝码时，砝码的重力会通过活塞作用在系统内的工作介质上。为了平衡这个向下的力，系统内必须产生一个足够大的压力，使得这个压力作用在活塞有效面积上所产生的向上的力与砝码的重力相等。根据基本的力平衡公式，即压力等于力除以面积（P = F / A），我们可以精确计算出系统内的压力值。这里，力F是砝码的质量与当地重力加速度的乘积，而面积A是活塞的有效面积，这是一个通过更高级标准标定过的关键参数。因此，通过加载不同质量的砝码，我们就能直接生成一系列已知的、高精度的标准压力值。

在实际操作中，为了确保测量的准确性，有几个关键点必须注意。首先，需要使活塞在活塞筒内持续而稳定地旋转，这目的是利用旋转来消除活塞与活塞筒之间的静摩擦力，使得力平衡状态更加纯粹和准确。其次，整个系统必须保持水平，以避免重力方向与活塞轴线不重合而引入测量误差。最后，活塞式压力计的精度会受到环境温度、当地重力加速度以及空气浮力等因素的影响。对于极高精度的测量，这些因素都需要在计算中进行修正。例如，砝码的质量在空气中会受到浮力影响，其实际产生的力会略小于其重力。综上所述，活塞式压力计凭借其物理原理的直接性和结构的精密性，能够实现极高的压力测量精度，成为压力计量领域不可或缺的基准设备。

干体式温度校验炉是工业计量与实验室校准的核心设备，凭借升温快速、控温稳定、操作便捷等优势，广泛应用于热电偶、热电阻、温度变送器等温度测量仪表的校准。其校准精度直接决定温度量值传递的准确性，进而影响生产工艺控制、产品质量检测及科研数据可靠性，实际应用中受设备自身性能、环境条件、器具匹配性及操作规范等多方面因素综合影响，精准管控这些因素是保障校准结果可靠的关键。

设备自身核心性能的基础影响

设备设计与制造质量是校准精度的核心保障。温场均匀性为首要指标，指炉腔有效工作区域各点温度一致性，加热元件布局不合理、保温材料导热不均或炉体结构缺陷，会产生局部热点或冷点，导致被校仪表与标准传感器温度环境不一致，引入系统误差。

控温稳定性反映恒温能力，加热器功率输出不稳定、标准传感器响应滞后或控制器 PID 参数整定不当，会导致炉腔温度波动或漂移，无法维持设定值；炉腔材质热惯性过大会导致升温缓慢、温度恢复能力差，多次校准后产生累计误差。

插入深度与孔径适配性易被忽视：感温元件插入过浅受炉口散热影响，插入过深可能触及炉腔底部或加热元件；炉腔孔径与被校仪表保护管直径不匹配，会导致炉口密封不严，破坏温场平衡，高温场景下影响更显著。

环境条件的外部干扰作用

工作环境通过热交换、电磁干扰等间接影响校准精度。环境温度波动是主要干扰因素，校验炉理想工作环境为 23℃±5℃，超出该范围会改变热交换速率：温度过低时炉体散热加快，控温精度下降；温度过高时散热受阻，炉腔温度易超调。环境温度周期性变化还会引发炉体材料热胀冷缩，长期可能导致炉腔变形。

环境湿度与气流速度产生间接影响：高湿度导致炉体外壳结露，腐蚀电气部件、降低保温性能，影响标准传感器绝缘性；低湿度易产生静电，干扰电子控制系统。环境气流速度过大会加速对流散热，破坏温场平衡，加剧炉口温度波动。

电磁干扰与供电质量不可忽视：工业现场变频器、电机等产生的强电磁辐射，若未采取有效屏蔽措施，会导致控温系统信号失真；供电电压波动影响加热器功率输出稳定性，需配备稳压电源保障供电质量。

标准器具与被校仪表的匹配性

标准器具与被校仪表的性能匹配，直接决定量值传递准确性。标准温度传感器作为基准，需具备更高精度等级，最大允许误差通常不超过被校仪表的 1/3~1/5。若标准传感器精度不足、校准证书过期或出现漂移，会导致量值传递基准失真，常用的标准铂电阻温度计（SPRT）需定期溯源校准。

被校仪表自身状态影响显著：感温元件老化、损坏、污染会导致响应特性变化，灵敏度下降、响应时间延长；插入方式需规范，感温元件应与标准传感器平行插入同一有效温场区域；保护管材质与壁厚影响热传导速率，导热性能差或壁厚过大的保护管，会导致感温元件温度响应滞后。

接口与导线匹配性易被忽视：连接导线的材质、截面积及长度影响信号传输质量，低阻传感器的导线电阻变化会直接引入误差，需使用专用补偿导线并确保连接牢固；校验炉信号采集模块与被校仪表类型不匹配，会导致信号转换误差。

操作方法与校准流程的规范性

操作人员的专业技能与操作规范性是最后防线。温度设定与恒温控制是关键：需根据被校仪表使用范围设定校准点，避免超出校验炉有效工作范围；设定温度后需给予 15~30 分钟恒温时间，确保温场稳定，恒温不足会导致测量结果重复性差。

测量操作规范性直接影响数据准确性：放置传感器时，需确保感温元件处于炉腔有效工作区域中心，互不接触且不触碰炉腔壁或加热元件；读数时待仪表显示稳定后记录，多次测量取平均值；校准过程中减少炉门开启次数与时间，每次开启后需重新恒温。

校准流程完整性不可或缺：校准前需预热 30~60 分钟，确保炉体各部件温度均匀；按低温到高温或高温到低温顺序进行，每个校准点多次循环测量验证重复性；数据处理时剔除异常值，计算校准误差，超出允许范围需重新校准；所有操作需记录完整原始数据，确保过程可追溯。

干体式温度校验炉的校准精度，是设备性能、环境条件、器具匹配与操作规范等多因素共同作用的结果。设备温场均匀性、控温稳定性是基础，环境参数与电磁干扰是外部关键因素，标准器具与被校仪表匹配性是量值传递核心，规范操作是结果可靠的保障。实际应用中，需通过选用高性能校验炉、优化工作环境、定期溯源标准器具、加强操作人员培训等措施，全面控制各类影响因素，提升校准精度，为温度量值传递准确性提供可靠保障，支撑工业生产与科研工作高质量开展。

压力校验的核心目标是通过标准仪表的量值传递，验证被校仪表测量结果的准确性与可靠性，而仪表间的科学匹配是实现这一目标的前提。若量程、精度、介质兼容性等关键维度匹配不当，不仅会导致校验数据失真，还可能损坏仪表或引发安全风险。因此，需从多维度建立系统的匹配逻辑，确保校验过程合规、结果可信。

压力校验仪表与被校仪表的量程匹配是确保校验准确性的基础，核心原则是 “校验仪表量程需覆盖被校仪表全量程，且被校仪表常用量程处于校验仪表的最佳精度区间”。通常情况下，校验仪表的量程应比被校仪表量程宽 20%-50%，既避免因量程过窄无法覆盖被校仪表的满量程，也防止量程过宽导致小量程段校验精度不足。更关键的是，被校仪表的常用测量范围需落在校验仪表的最佳精度范围内 —— 多数压力校验仪表的最佳精度区间为量程的 30%-90%，在此区间内校验数据的准确性最高，例如被校仪表常用 0.2-0.8MPa（量程 0-1MPa），则选择 0-1.5MPa 的校验仪表更为合适，既能覆盖全量程，又能让常用量程处于校验仪表的最佳精度段。

精度匹配需严格遵循 “校验仪表精度高于被校仪表精度” 的核心逻辑，行业通用 “1/3-1/10” 原则，即校验仪表的最大允许误差应不大于被校仪表最大允许误差的 1/3，对于高精度被校仪表，如计量级压力表，需提升至 1/5-1/10，以确保校验结果的可信度。例如被校仪表为 0.5 级，量程 0-1MPa，最大允许误差 ±0.005MPa，，则校验仪表精度需至少为 0.16 级，最大允许误差 约为被校仪表的 1/3；若被校仪表为 0.1 级，量程 0-1MPa，最大允许误差±0.001MPa，则校验仪表需选用 0.02 级，最大允许误差约为被校仪表的 1/5。需注意，精度等级需结合量程综合判断，不能仅看等级数值 —— 相同精度等级下，量程越小的仪表实际允许误差越小，例如 0.1 级 0-1MPa 仪表的允许误差为 ±0.001MPa，而 0.1 级 0-10MPa 仪表的允许误差为 ±0.01MPa，前者精度更高，需匹配更高精度的校验仪表。

压力校验仪表与被校仪表的介质兼容性匹配，需同时考虑 “校验介质与仪表接触材质的兼容性” 及 “校验介质与被校介质的一致性”，防止因材质反应损坏仪表或介质残留影响校验精度。首先，校验仪表的接液材质（如传感器膜片、连接管路）需与被校仪表的接液材质兼容，且能耐受校验介质的腐蚀 —— 例如被校仪表接液材质为 316L 不锈钢，校验仪表接液材质也需为 316L 或更优材质，避免校验介质腐蚀校验仪表传感器；若被校仪表用于测量氧气，校验仪表需选用无油型，且连接管路需经过脱脂处理，防止油脂与氧气反应引发安全风险。其次，校验介质应尽可能与被校仪表的实际测量介质一致或性质相近，例如被校仪表测量水介质，优先使用水作为校验介质；若被校仪表测量粘稠介质，可选用粘度相近的矿物油作为校验介质，避免因介质粘度差异导致的压力传递滞后，影响校验数据准确性。对于测量腐蚀性强或易结晶介质的被校仪表，校验前需用中性介质冲洗管路，防止残留介质腐蚀校验仪表。

连接方式与接口匹配的核心是 “密封可靠、压力传递无泄漏”，需根据被校仪表的接口类型、连接规格及校验场景选择适配的校验仪表连接方式。首先，接口规格需一致，包括螺纹类型、接口尺寸，若接口不匹配，需选用适配的转换接头，且接头材质需与介质兼容，密封件需选用耐油、耐温的材质，避免因密封不良导致压力泄漏 —— 例如被校仪表接口为 M14×1.5，校验仪表接口为 M20×1.5，需使用 M14×1.5 转 M20×1.5 的转换接头，且接头密封面需平整无损伤。其次，连接方式需适配校验场景，静态校验可选用螺纹连接、法兰连接，确保长期密封稳定；动态校验可选用快速接头，便于快速安装与拆卸，减少停机时间。此外，对于低压或微压仪表，连接管路需尽可能短且内径均匀，避免管路过长导致的压力损失或滞后，影响校验精度。

功能与环境适应性匹配需结合校验场景的具体需求，确保校验仪表的功能与环境耐受能力覆盖被校仪表的使用条件。功能方面，若被校仪表为智能压力变送器，校验仪表需具备通讯功能，可直接读取被校仪表的内部参数，实现自动校验与数据记录；若被校仪表需进行真空度校验，校验仪表需具备真空发生与测量功能，量程覆盖被校仪表的真空范围。环境适应性方面，若在现场防爆区域校验，校验仪表需具备相应的防爆标志，与被校仪表的防爆等级匹配；若在高温环境校验，校验仪表的工作温度范围需覆盖现场温度，且温度漂移误差需在允许范围内；在振动较大的场景，校验仪表需具备抗振动能力，防止振动影响传感器精度。

总之，压力校验仪表与被校仪表的匹配是系统性工程，需从量程、精度、介质兼容性、连接方式、功能与环境适应性多维度综合考量，既要满足校验准确性的核心要求，也要适配实际应用场景的具体条件，才能确保校验结果可靠，为被校仪表的精准运行提供保障。

压力是工业生产、科学研究、医疗健康等领域的核心物理量，从工厂锅炉的压力监测，到医院血压计的精准读数，再到航空航天的液压系统控制，单位的统一与换算的准确性直接决定了测量结果的可靠性。国际单位制（SI）中的帕斯卡（Pa）作为压力的基准单位，是连接各类场景的 “通用语言”。本文将从基础定义出发，系统拆解 Pa 的物理本质、常见压力单位的分类逻辑，以及实操性极强的换算方法，为工程技术人员、科研工作者及相关从业者提供权威参考。

压力（Pressure）的本质是 “力对单位面积的作用强度”，其通用公式为P = F/A，其中 P 代表压力，F 为垂直作用于物体表面的力（单位：牛顿 N），A 为受力面积（单位：平方米 m²）。需要注意的是，压力是标量，仅需描述大小，在工程中常将 “压力” 与 “压强” 通用，均匀受力时为平均压力，非均匀受力时则为某点压强。从实际意义来看，同样的力作用在不同面积上，压力差异显著，例如 10N 的力作用在 1m² 面积上仅产生 10Pa 的压力，而作用在 1cm²（10⁻⁴m²）面积上时，压力可达 100000Pa（0.1MPa），这也是高压设备强调 “受力面积控制” 的核心原因。

帕斯卡（符号：Pa）以法国物理学家布莱士・帕斯卡（Blaise Pascal）命名，1971 年被国际计量大会（CGPM）正式确立为 SI 单位体系中压力的基本单位，替代了历史上零散使用的 “大气压”“公斤力” 等单位，实现了全球压力计量的标准化。根据国际计量局（BIPM）的最新定义，1Pa = 1N/m² = 1kg/(m・s²)，其推导逻辑为 1 牛顿（N）= 1kg・m/s²（即使 1kg 物体产生 1m/s² 加速度的力），因此 Pa 的本质是 “质量、长度、时间” 三个基本物理量的导出单位。由于 Pa 是极小的单位，1Pa 约相当于 10⁻⁵标准大气压，近似于一张纸片对桌面的压力，所以工程中常用其倍数单位，其中千帕（kPa）即 1kPa = 10³Pa，是日常工程测量的主流单位；兆帕（MPa）即 1MPa = 10⁶Pa，多用于高压设备与机械制造领域；吉帕（GPa）即 1GPa = 10⁹Pa，则主要应用于材料力学与超高压技术场景。

不同领域因历史习惯和应用场景差异，形成了三类核心压力单位，其本质均能追溯至 “力 / 面积” 的基本公式，仅基准不同。首先是力 - 面积基准单位，这类单位直接遵循 “压力 = 力 / 面积” 逻辑，仅单位体系或量级不同，换算关系最直接。其中巴（Bar）是工程简化单位，近似 1 大气压，1Bar = 10⁵Pa = 100kPa，广泛应用于流体力学、气象预报与工业控制；毫巴（mBar）是 Bar 的千分之一，1mBar = 100Pa 且 1hPa = 1mBar，曾用于传统气象观测，现逐步被 hPa 替代；磅力 / 平方英寸（psi）是英制体系核心单位，1lbf=4.448N，1psi ≈ 6894.76Pa ≈ 6.895kPa，在英美机械、航空、汽车及液压系统中常见；千克力 / 平方厘米（kgf/cm²）是传统工程单位，1kgf=9.80665N，1kgf/cm² = 98066.5Pa ≈ 98.07kPa，多用于国内传统制造业与液压设备。

第二类是流体静力学基准单位，这类单位利用 “液体柱重力产生的压力” 作为计量基准，核心依赖液体密度和柱高，常用于低压、高精度测量场景。毫米汞柱（mmHg）又称托（Torr），其定义为标准重力加速度（g=9.80665m/s²）下，0℃时 1mm 高的汞柱（密度 13.5951g/cm³）产生的压力，1mmHg = 1Torr ≈ 133.322Pa，主要用于医疗血压测量（如 “120/80mmHg”）、真空技术与实验室精密测量；厘米水柱（cmH₂O）与米水柱（mH₂O）则是标准重力加速度下，4℃时 1cm 或 1m 高的水柱（密度 1g/cm³）产生的压力，1cmH₂O ≈ 98.0665Pa，1mH₂O = 98066.5Pa 且与 1kgf/cm² 相等，应用于通风系统压力、医疗呼吸监测及低压流体输送。

第三类是大气压力基准单位，以地球海平面平均大气压力为基准，是工程估算和气象学的核心参考单位，即标准大气压（atm，Standard Atmosphere）。其严格定义为标准重力加速度下，0℃时 760mmHg 汞柱产生的压力，核心换算关系为 1atm = 101325Pa = 101.325kPa = 1.01325Bar ≈ 14.696psi，需要注意的是，它与 “工程大气压（kgf/cm²）” 不同，前者是自然物理基准，后者是人工定义单位，两者差值约 3.26kPa，工程估算中可近似 1atm≈1kgf/cm²，但精准测量需严格区分。

为满足实操需求，常见压力单位与 Pa、atm、psi 的精准换算关系如下：Pa 即 1Pa，约等于 9.869×10⁻⁶atm、1.45×10⁻⁴psi，是国际标准与科研计量的核心单位；kPa 即 10³Pa，约等于 0.00987atm、0.145psi，适用于工程测量与气象 hPa 场景；MPa 即 10⁶Pa，约等于 9.869atm、145psi，多用于高压设备与机械制造；Bar 即 10⁵Pa，约等于 0.987atm、14.5psi，常见于工业控制与流体力学；mBar/hPa 即 100Pa，约等于 0.000987atm、0.0145psi，用于气象预报与低压监测；atm 即 101325Pa，等于 1atm、14.696psi，是工程估算与气象基准；mmHg/Torr 即 133.3223684Pa，约等于 0.001316atm、0.0193psi，应用于血压测量与真空技术；cmH₂O 即 98.0665Pa，约等于 0.000968atm、0.0142psi，适用于通风系统与医疗监测；kgf/cm² 即 98066.5Pa，约等于 0.9678atm、14.22psi，用于传统液压与制造业；psi 即 6894.757293Pa，约等于 0.06805atm、1psi，是英制体系、汽车及航空领域的常用单位。

为方便记忆，可参考快速换算口诀：核心基准方面，1atm ≈ 1Bar ≈ 100kPa，误差≤1.3%，工程估算中可直接使用；高压换算时，1MPa = 10Bar ≈ 10atm ≈ 145psi，精准场景需采用 1MPa=144.8psi；血压换算上，1mmHg ≈ 0.133kPa，例如 120mmHg≈16kPa、80mmHg≈10.7kPa；低压换算则是 1cmH₂O ≈ 0.098kPa，比如 50cmH₂O≈4.9kPa。

在实际应用中，首先要区分压力类型再进行换算，因为单位换算仅针对 “数值本身”，压力类型主要包括表压、绝对压力与差压。其中表压的设备读数等于绝对压力减去当地大气压，例如压力表显示 1MPa 时，实际绝对压力 = 1MPa + 当地大气压；绝对压力以真空为基准，如真空度测量就需使用绝对压力；差压是两点压力差值，其单位换算逻辑与普通压力一致。

其次要避免单位混淆的常见误区，不要将 “Bar” 与 “atm” 等同，两者误差为 1.3%，在高压场景中该误差会被放大；也不要将 “kgf/cm²”（工程大气压）与 “atm”（标准大气压）混用；同时血压单位 “mmHg” 不可直接换算为“cmH₂O”，两者关系为 1mmHg≈1.36cmH₂O，需注意介质密度差异。

再者，不同场景下需选择合适的单位，科研论文、国际合作项目及精准计量设备中，需优先使用 Pa/kPa/MPa，以确保数据统一性；工程场景中可按行业习惯选择单位，但需在文档中明确换算基准。

最后，要关注环境参数对换算的影响，基于液体柱的单位会受温度（影响液体密度）和海拔（影响重力加速度）影响，精准测量时需进行修正，比如温度修正方面，汞的密度随温度升高而减小，25℃时 1mmHg≈133.18Pa，较 0℃时略低；海拔修正方面，高海拔地区重力加速度减小，相同液柱高度产生的压力会略低。

压力计量的核心是 “基准统一” 与 “换算准确”，帕斯卡（Pa）作为国际标准单位，为不同场景的压力数据提供了通用桥梁。掌握常见单位的定义逻辑、换算关系，以及实际应用中的注意事项，能有效避免因单位混淆导致的测量误差。无论是工程技术人员还是科研工作者，熟练运用本文的换算方法和实操技巧，可大幅提升工作效率与数据可靠性。随着计量标准化的推进，Pa 及其倍数单位将进一步成为全球压力计量的 “通用语言”，助力各领域的精准化发展。

在压力计量与应用中，绝对压力、表压、差压是最核心的三类测量对象，三者的本质区别在于 “测量基准” 的不同，这直接决定了其适用场景与数据意义。

绝对压力是以 “绝对真空” 为基准的压力值，代表物体表面实际承受的总压力，其数值永远为正，不存在负值 —— 例如真空系统中，绝对压力趋近于 0；标准大气压下，绝对压力约为 101.325kPa。表压则以 “当地大气压” 为基准，测量的是压力值与大气压的差值，当测量压力高于大气压时，表压为正值，低于大气压时为负值，日常工业中压力表显示的数值多为表压，比如锅炉压力表显示 0.8MPa，实际指表压，其绝对压力需叠加当地大气压。差压则是两个不同测量点之间的压力差值，与基准无关，仅关注两点压力的相对大小，例如管道上下游的压力差、过滤器两端的压力损失等，差压的正负取决于两点压力的高低对比。

从测量原理来看，三类压力的检测均依赖压力传感器，但结构设计存在差异。绝对压力传感器的一侧为密封的真空腔，另一侧接触被测介质，通过感知介质压力与真空腔的压力差来计算绝对压力，由于真空腔的基准稳定，其测量精度不受外界大气压变化影响，适用于对基准要求严格的场景。表压传感器则是一侧通大气，另一侧接触被测介质，直接测量介质压力与大气压的差值，结构相对简单、成本较低，但测量结果会受大气压波动影响 —— 比如高海拔地区大气压降低，相同介质压力下，表压读数会比低海拔地区偏高。差压传感器设有两个压力接口，分别连接两个被测点，通过内部敏感元件感知两点压力的差值，其测量精度主要取决于元件对微小压力变化的灵敏度，且无需考虑外部基准，仅专注于两点压力的相对变化。

在核心特性上，绝对压力的关键优势是 “基准唯一”，数据具有绝对性，可用于跨地域、跨环境的压力对比，例如气象领域的大气绝对压力监测、航空航天的舱内绝对压力控制；但缺点是传感器制造难度较大，成本高于表压传感器。表压的优势在于 “贴近实际应用需求”，多数工业场景中，用户关注的是介质相对于大气压的压力变化，且表压传感器性价比高、维护简便；不足是数据受环境影响，无法直接用于真空系统或需要绝对压力数据的场景。差压的核心优势是 “聚焦相对变化”，能精准捕捉两点压力的微小差异，常用于流量测量、液位测量；但差压测量对安装要求较高，需确保两个接口的安装位置合理，避免因安装误差导致测量偏差。

选择绝对压力、表压还是差压，本质是匹配实际应用场景的需求。绝对压力的典型应用场景包括真空技术领域，如半导体制造中的真空腔体压力监测，需精确控制绝对压力以保证工艺稳定性；气象观测中的海平面绝对气压测量，为天气预报提供基础数据；航空航天领域的飞行器舱内绝对压力控制，确保乘员安全。此外，在一些高精度工业过程中，如食品罐头的杀菌压力监测，也需绝对压力数据以确保杀菌效果达标。

表压的应用最为广泛，覆盖多数工业与日常生活场景。工业领域中，液压系统的压力监测、压缩空气储罐的压力显示、蒸汽管道的压力控制等，均采用表压测量 —— 例如液压机床的压力表显示 2.5MPa，代表系统压力比大气压高 2.5MPa，直接反映系统的工作压力状态。日常生活中，家用高压锅的压力阀设计、汽车轮胎的胎压监测，也基于表压原理，用户通过表压数值可直观判断设备是否处于安全工作范围。

差压的应用则集中在需要对比两点压力的场景。在流量测量中，孔板、文丘里管等流量元件配合差压传感器，通过测量元件前后的差压，结合流体特性即可计算出流量，广泛应用于自来水管道、石油输送管道的流量计量。液位测量方面，对于密闭容器或有压力的储罐，利用差压传感器测量罐底与罐顶的压力差，可排除气相压力干扰，精准推算液位高度，常见于化工储罐、污水处理池的液位监测。此外，过滤器的堵塞监测也依赖差压 —— 当过滤器滤芯堵塞时，两端差压会增大，达到设定阈值时触发报警，提醒更换滤芯。

在实际选型中，可通过四步流程确定选择绝对压力、表压还是差压测量方案。第一步，明确测量目的：若需要知道介质的实际总压力，如真空系统、气象监测，选择绝对压力；若关注介质相对于大气压的压力变化如多数工业管道、日常设备，选择表压；若需对比两点压力差异如流量、液位、过滤器监测，选择差压。第二步，评估环境影响：若应用场景大气压波动较大如高海拔地区、移动设备，且对测量精度要求高，应避免选择表压，优先考虑绝对压力或差压；若环境稳定，表压的高性价比更具优势。第三步，确认测量范围：绝对压力的测量范围需覆盖从真空到最大被测压力，表压范围需考虑大气压与最大被测压力的差值，差压范围则需根据两点压力的最大可能差值确定，同时预留一定余量。第四步，考虑成本与维护：在满足需求的前提下，表压传感器成本最低、维护最简单，差压传感器次之，绝对压力传感器成本最高，需结合项目预算与后期维护能力综合选择。

在实际应用中，易出现三类误区。一是混淆表压与绝对压力的数值意义，例如将表压直接当作绝对压力用于计算，导致工艺参数偏差 。二是忽视差压传感器的安装要求，如两个接口高度不一致、管道内有气泡，会引入附加差压，影响测量精度，安装时需确保接口等高、管道排气彻底。三是过度追求高精度，例如普通自来水管道的压力监测，选择高精度绝对压力传感器，导致成本浪费，实际表压传感器即可满足需求。

此外，还需注意单位统一与校准问题：无论选择哪种压力类型，测量数据的单位需与系统其他设备统一，避免换算误差；定期校准传感器，尤其是绝对压力传感器，需使用标准真空源校准，表压传感器需结合当地大气压校准，差压传感器需使用标准差压源校准，确保测量精度长期稳定。

总之，绝对压力、表压、差压虽同属压力测量范畴，但因基准不同而各有适用场景。选型时需紧扣测量目的、环境条件与成本需求，避免概念混淆与过度设计，才能实现精准、高效的压力监测与控制。

压力校验仪作为计量检测领域的核心设备，其造压稳定性直接决定校准数据的准确性。在工业现场校准、实验室量值传递等场景中，造压波动不仅会导致校准结果失真，还可能引发设备误判、生产停机等连锁问题。本文将从原理层面解析自动稳压的核心逻辑，结合实操案例提供气液回路维护的全流程指南，助力技术人员彻底攻克造压不稳难题。

压力校验仪的自动稳压功能，本质是通过 “压力感知 - 信号反馈 - 动态调节” 的闭环控制系统，抵消泄漏、温度变化等外界干扰，从而维持目标压力恒定，其核心组件与工作流程共同构成了造压稳定的基础。其中，压力传感器负责实时采集回路压力数据，精度通常达 0.05% FS 以上，为后续的反馈调节提供精准的基准信号；PID 控制器作为控制核心，会接收传感器传输的压力数据，与设定压力值进行对比并计算偏差，随后输出调节指令，其内置的比例 - 积分 - 微分算法能够快速消除静态误差与动态波动，确保调节的精准性；执行机构则包括适用于气体回路的精密调压阀、适用于液体回路的液压泵以及通用的泄压阀，它们会根据 PID 控制器的指令，灵活调节介质的输出或排放，实现压力的动态控制；稳压腔则起到缓冲压力波动的作用，通常内置弹性隔膜或蓄能器，可有效吸收瞬时压力冲击，进一步稳定回路压力。

在具体的稳压工作流程中，当操作人员设定目标压力后，造压系统启动，气体或液体介质进入回路；此时压力传感器会持续实时传输压力数据至 PID 控制器，控制器迅速计算出实际压力值与设定压力值的偏差；若实际压力低于设定值，控制器会驱动调压阀或液压泵增大介质输入量，补充回路压力；若实际压力高于设定值，则启动泄压阀排放多余介质，降低回路压力；同时，稳压腔会缓冲压力调节过程中的动态波动，配合 PID 算法的积分环节，逐步消除稳态误差，最终将压力波动范围控制在 ±0.01% FS 以内，实现稳定造压。

造压不稳的常见诱因主要包括回路泄漏、介质污染、部件磨损以及参数漂移，针对这些问题，需结合气体回路与液体回路的不同特性，开展针对性维护，同时做好维护前的准备工作与通用维护要点把控。在维护前，需准备好必要的工具，包括扭矩扳手（1-10N・m）、皂液检漏剂、0.1μm 精度的精密过滤器、超声波检漏仪以及溯源至国家基准的校准证书，同时严格遵循安全规范，必须在设备泄压后再进行操作，气体回路需避免接触油污（尤其是氧气介质需进行禁油处理），液体回路则要防止介质飞溅造成腐蚀。

对于适用于空气、氮气介质的气体回路，维护首先从泄漏检测与修复开始，技术人员可将皂液涂抹在接头、阀门、稳压腔接口等部位，观察是否产生气泡，其中卡套接头是常见泄漏点，需重点检查；对于管路焊接处等隐蔽位置的泄漏，可使用超声波检漏仪进行检测，若发现泄漏量超标，需及时更换卡套或按照设备手册要求重新紧固；若稳压腔存在泄漏，需检查内部的隔膜密封件，若出现老化则立即更换，并确保密封面无划痕，避免影响密封效果。完成泄漏排查后，需进行介质净化处理，拆除进气口前置过滤器，清洗滤芯或直接更换 0.1μm 高精度滤芯，防止粉尘、水分进入调压阀影响其性能；若介质为含油的压缩空气，需额外加装油水分离器，并定期排放冷凝水，潮湿环境建议每日排放一次，常规环境每周排放一次。最后进行核心部件维护，对于调压阀，需拆卸阀芯，用无水乙醇擦拭去除杂质，仔细检查阀座是否存在磨损，必要时更换阀芯组件；对于 PID 参数，需通过设备面板进入参数设置界面，对比标准压力源，合理调整比例增益（P）与积分时间（I），平衡动态响应速度与稳定性 ——P 值过大会导致压力震荡，过小则响应缓慢，I 值过小易出现压力超调，过大则消除误差速度慢。

针对适用于液压油、水基介质的液体回路，维护第一步是介质更换与净化，先排放旧介质，用同型号新介质反复冲洗回路 2-3 次，彻底去除管路内的杂质与油泥；随后加装 0.1μm 高压过滤器，对新介质进行循环过滤，检测介质清洁度，确保达到 NAS 6 级及以上标准，避免颗粒杂质磨损液压泵柱塞。第二步是回路泄漏排查，液体回路泄漏易导致压力骤降，可使用试纸涂抹接头，通过试纸变色判断是否泄漏，及时更换老化的 O 型圈；同时检查液压泵密封件，若出现渗油现象，需更换唇形密封圈，并确保泵体与电机连接的同轴度偏差≤0.1mm，防止偏心磨损。第三步是保压性能测试，设定目标压力，关闭输出阀后保压 30 分钟，记录压力衰减值，正常情况下衰减应≤0.05% FS；若衰减超标，需排查泄压阀是否内漏（或稳压腔蓄能器是否失效。

在日常维护中，还需关注通用维护要点：定期校准方面，每 12 个月需对压力传感器与 PID 控制器进行校准，确保参数无漂移，校准结果需符合 JJG 875-2019《数字压力计检定规程》；部件更换周期方面，滤芯建议每 3-6 个月更换一次，密封件每 6-12 个月更换一次，调压阀阀芯则在使用 2 年或出现磨损时更换；环境控制方面，设备工作温度需保持在 5-35℃，避免剧烈振动，气体回路应远离腐蚀性气体，液体回路在冬季需加装保温套，防止介质冻结。

在实际操作中，针对不同的造压不稳故障现象，可通过对应的排查方法定位问题并解决：若出现压力持续漂移，多为回路微泄漏或传感器漂移所致，此时可通过皂液检漏法检测回路泄漏情况，同时对传感器进行校准，排除故障；若压力呈阶跃波动，则可能是调压阀阀芯卡滞或 PID 参数设置不当，需拆卸调压阀清洗阀芯去除杂质，若阀芯磨损则更换，同时重新调整 PID 的 P/I 值，平衡响应速度与稳定性；当保压时间短（≤10 分钟）时，通常是密封件老化或泄压阀内漏引起，需及时更换老化的密封件，并拆解泄压阀清洗阀芯，去除卡滞物；若造压速度慢且不稳定，需检查介质是否存在污染，若污染则更换介质，同时检查液压泵柱塞是否磨损，必要时更换柱塞组件，恢复泵体性能。

压力校验仪的造压稳定性，依赖于自动稳压系统的精准控制与气液回路的良好运行状态。技术人员通过深入理解 PID 闭环调节原理，掌握压力感知、信号反馈、动态调节的核心逻辑，同时定期开展回路泄漏检测、介质净化、核心部件维护等工作，可有效降低造压不稳的发生率。建议建立完善的设备维护台账，详细记录每次维护的时间、部件更换情况、校准数据等信息，实现设备全生命周期管理。若经过维护后造压不稳问题仍未解决，需及时联系设备厂家，对稳压腔隔膜、PID 控制模块等核心部件进行专业检测，避免因设备故障影响校准工作的准确性与效率，保障计量检测工作的顺利开展。

液位测量是工业生产、能源化工、水处理等领域的关键环节，液位仪表的选型与应用直接影响生产效率、安全管控和成本控制。目前主流的液位仪表基于浮球、雷达、超声、差压四大核心测量原理，不同原理在测量精度、适用介质、工况适应性等方面各有特性。以下结合工业现场实际应用场景，详细解析四类测量原理的工作机制、核心特点及实操要点。

一、浮球式液位测量原理

浮球式液位测量是最经典的接触式测量方式，其核心原理基于阿基米德浮力定律：浮球漂浮于被测介质表面，当液位变化时，浮球随液面同步升降，通过机械传动或磁耦合方式将位移信号转换为电信号或机械指示，实现液位的实时监测。从结构来看，浮球式液位仪表主要由浮球、连接杆、传动机构、传感器及显示单元组成。根据安装方式可分为顶装式和侧装式：顶装式浮球通过钢丝绳悬挂于罐顶，适用于大型常压储罐；侧装式通过法兰安装在罐壁侧面，依靠浮球绕轴旋转传递位移，适用于中小型压力容器或密闭罐。

核心特点：结构简单、成本低廉、维护便捷，对介质粘度适应性较强；但测量精度中等，易受介质结晶、沉淀影响，浮球可能出现卡滞现象，不适用于高温高压或强腐蚀性介质。

实操注意事项：安装时需保证浮球运动轨迹无遮挡，与罐壁间距不小于 10cm；定期清理浮球表面的结垢、粘附物，检查传动机构的灵活性，避免卡滞导致测量失真；对于易挥发或有毒介质，需选用密封式浮球结构，防止介质泄漏。

二、雷达式液位测量原理

雷达式液位测量属于非接触式测量，基于电磁波反射原理：仪表发射的高频雷达波沿被测介质表面传播，遇到液面后反射回接收天线，通过雷达波的传播时间和波速，推算出液位高度。根据雷达波传播方式，可分为脉冲雷达和调频连续波雷达：脉冲雷达发射短脉冲信号，测量范围广，适用于大型储罐； 雷达通过频率变化计算传播时间，测量精度更高，适用于高精度测量场景。按安装方式可分为喇叭口天线和杆式天线。

核心特点：非接触测量，不与介质直接接触，适用于高温（≤400℃）、高压（≤40MPa）、强腐蚀、易结晶、粉尘多的恶劣工况；测量精度高、响应速度快，不受介质密度、粘度影响；但成本较高，易受罐内搅拌器、障碍物遮挡，对介质表面泡沫敏感。

实操注意事项：安装位置需避开罐内搅拌器、进料口等障碍物，与罐顶边缘距离不小于罐径的 1/6；对于有泡沫的介质，可选用低频雷达或加装防泡沫天线罩；定期检查天线表面是否有结霜、积尘，及时清理以保证信号传输效率；在强干扰环境需做好电磁屏蔽。

三、超声式液位测量原理

超声式液位测量同样属于非接触式测量，基于超声波反射原理：仪表的探头向被测液面发射超声波信号，超声波在介质中传播，遇到液面后反射回探头，通过测量超声波的往返时间，结合声波传播速度，计算出液位高度。超声液位仪表主要由超声探头、信号处理单元、显示单元组成，按安装方式分为顶装式和壁挂式，测量范围通常为 0.3~50m，测量精度为 ±0.2%~±1% FS。由于超声波传播受介质温湿度影响较大，部分高端仪表内置温度补偿模块，可实时修正声波传播速度。

核心特点：非接触测量，安装维护方便，对介质无污染，适用于敞口罐、水池、污水处理池等场景；成本低于雷达仪表，对腐蚀性介质、粘稠介质适应性强；但受环境影响较大，温度变化会导致测量误差，粉尘、雾气、蒸汽会衰减超声波信号，不适用于密闭罐、高温或高压工况，且无法测量真空环境下的液位。

实操注意事项：安装时探头需垂直对准液面，与液面距离在测量范围内，避免强光直射和剧烈振动；在温差较大的环境中，需启用温度补偿功能，定期校准；对于有蒸汽、粉尘的工况，可选用防冷凝探头或加装防护罩；避免在液面剧烈波动的场景使用，必要时加装稳流装置。

四、差压式液位测量原理

差压式液位测量是接触式测量中应用最广泛的一种，基于静压力原理：液体产生的静压力与液位高度成正比。通过测量容器底部与顶部（或参考点）的压力差，即可推算出液位高度。差压式液位仪表主要由差压变送器、导压管、隔离膜片组成，根据安装方式可分为法兰式和管道式：法兰式通过法兰直接安装在罐底，适用于粘稠、易结晶、含颗粒的介质；管道式通过导压管连接，适用于清洁介质。对于密闭容器，需测量表压；对于敞口容器，只需测量静压即可。

核心特点：测量精度高，适用于高温、高压工况，对介质粘度、腐蚀性适应性强（可通过选择不同材质的隔离膜片实现）；结构成熟、可靠性高，广泛应用于石油化工、电力、水处理等行业；但维护成本较高，导压管易堵塞、冻结，需要定期清理和伴热保温，且测量结果受介质密度变化影响较大。

实操注意事项：安装时导压管需保持连续下降，避免形成气袋或液袋，导压管坡度不小于 1:10；对于易结晶、易凝固的介质，需为导压管加装伴热装置；定期校准差压变送器，根据介质密度变化调整参数；选择隔离膜片材质时，需匹配介质腐蚀性。

超声波流量计作为一种非接触式流量测量设备，凭借其安装便捷、测量范围广、对介质扰动小等优势，在石油、化工、水处理等多个工业领域得到了广泛应用。然而，在长期运行过程中，管道结垢问题往往会对超声波流量计的测量性能产生显著影响，成为制约其测量精度与稳定性的重要因素。

管道结垢的形成是多种因素共同作用的结果，不同行业的管道结垢原因存在一定差异。在水处理行业，管道内的钙、镁离子与水中的碳酸根、硫酸根等阴离子结合，会生成碳酸钙、硫酸镁等难溶性盐类，这些盐类逐渐沉积在管道内壁，形成致密的水垢；在石油化工领域，原油中的沥青质、胶质、蜡质等成分，在温度降低或压力变化时，容易析出并附着在管道内壁，形成油性污垢；此外，管道内介质的流速、温度、pH 值，以及管道材质的耐腐蚀性等，也会加速或减缓结垢过程。这些污垢一旦形成，便会改变管道的原有结构与特性，进而影响超声波流量计的工作原理。

超声波流量计的测量核心是利用超声波在介质中的传播特性，通过测量超声波在顺流与逆流方向上的传播时间差、相位差或频率差，计算出介质的流速，再结合管道截面积等参数得出流量值。而管道结垢会从多个方面干扰这一测量过程。首先，结垢层会增加管道内壁的粗糙度，原本光滑的管道内壁变得凹凸不平，导致介质流动状态发生改变，出现局部涡流、流速分布不均等现象。超声波流量计的测量模型通常基于介质匀速流动的假设，流速分布的紊乱会使得测量数据无法准确反映实际流量，造成测量误差增大，严重时误差可达到 10% 以上。

其次，结垢层的物理性质与管道材质存在明显差异，其声阻抗、超声波衰减系数等参数与管道本体相差较大。超声波在传播过程中，遇到结垢层时会发生反射、折射和散射，导致超声波信号强度减弱、传播路径发生偏移。对于外夹式超声波流量计而言，结垢层会阻碍超声波从管道外壁向介质的穿透，使得传感器接收的信号信噪比降低，甚至出现信号丢失的情况，导致流量计无法正常工作；对于插入式超声波流量计，结垢层可能附着在传感器探头上，改变传感器与介质的接触状态，同样会影响信号的传输与接收，造成测量数据波动。

除了影响测量精度，管道结垢还会间接增加超声波流量计的运行与维护成本。随着结垢层的不断增厚，管道的流通截面积减小，导致介质流速升高、系统压力损失增大，为了维持正常的生产工况，需要消耗更多的能源，同时也会加速管道的腐蚀与磨损，缩短管道的使用寿命。而超声波流量计在结垢影响下，测量数据的可靠性下降，可能导致生产过程中对流量的控制失准，进而影响产品质量，甚至引发安全隐患。此外，为了保证测量精度，企业需要定期对管道进行除垢处理，这不仅需要停工停产，增加了生产中断的损失，还需要投入人力、物力资源进行清洗，提高了运营成本。

为了减轻管道结垢对超声波流量计的影响，企业可以采取一系列针对性的措施。在预防结垢方面，可以通过优化介质处理工艺，降低水中钙、镁离子浓度，或在介质中添加阻垢剂，抑制结垢物质的生成与沉积；同时，合理控制管道内介质的流速、温度和压力，避免因工况变化导致结垢加速。在流量计选型与安装方面，应根据介质特性、管道工况等因素，选择适合的超声波流量计类型，例如对于易结垢的工况，可优先选择插入式流量计，并合理设计传感器的安装位置，避免传感器探头直接接触易结垢区域；此外，定期对超声波流量计进行校准与维护，及时清理传感器探头上的污垢，检查信号传输线路的稳定性，也能有效提高流量计的测量精度与使用寿命。

总之，管道结垢是影响超声波流量计正常运行的重要因素，其不仅会导致测量精度下降、信号传输异常，还会增加运行成本与安全风险。企业在使用超声波流量计的过程中，应充分认识到管道结垢的危害，采取有效的预防与治理措施，结合工况特点优化流量计的选型与维护方案，从而最大限度地降低结垢带来的负面影响，保证流量测量的准确性与可靠性，为生产过程的稳定运行提供有力支持。

强腐蚀介质广泛存在于化工、制药、冶金、海水处理等行业，其酸碱特性、高氯离子含量或强氧化性会直接侵蚀压力仪表的接触部件，导致测量精度下降、设备损坏甚至安全隐患，因此选型需围绕 “材质适配、结构防护、工况匹配” 三大核心，结合介质特性与使用场景系统性决策。

材质选型是抵御腐蚀的基础，需优先明确接触介质部件（传感器膜片、测量腔、接头）的材质，316L 不锈钢因含钼元素，抗氯离子腐蚀能力突出，适用于常规酸碱、盐水等中等腐蚀介质，是化工、海水处理行业的通用选择；面对强酸强碱、强氧化介质等极端场景，需选用哈氏合金 C-276，其能耐受多种苛刻腐蚀环境，常见于化工反应釜、强腐蚀介质储存罐的压力测量；钛及钛合金兼具优异耐腐蚀性与高强度，适配高温高腐蚀的极端工况，同时生物相容性良好，也可用于医疗、食品行业的特殊腐蚀场景。陶瓷材质化学稳定性极强、硬度高，能抵御多种酸碱介质侵蚀，适合高温、高粘度且含颗粒的腐蚀介质；聚四氟乙烯几乎不与任何化学物质反应，是强腐蚀、强氧化介质的理想选择，广泛应用于化工、制药行业的腐蚀性气液压力测量。外壳材质需同步匹配，常规场景选用 316L 不锈钢，兼顾耐腐蚀性与耐高温性；低压范围可选用 ABS 或 PVC 塑料材质，性价比更高；极端腐蚀环境则需搭配钛合金外壳，确保设备整体抗腐蚀能力。

结构防护设计直接影响仪表使用寿命，其核心是减少介质与易损部件的直接接触并阻断腐蚀路径。密封结构需采用耐腐蚀材质的密封圈，优先选择四氟乙烯或氟橡胶材质，避免普通橡胶在腐蚀介质中老化失效，同时确保密封面无缝隙，防止介质渗漏侵蚀内部电路。对于粘稠、含颗粒的腐蚀介质，应选用隔膜式压力仪表，通过隔离膜片将传感器与介质隔离，仅依靠填充液传递压力，避免测量腔堵塞或膜片磨损；隔膜材质需与接触介质材质保持一致，确保整体抗腐蚀效果。仪表接口建议采用焊接式或卡套式连接，减少螺纹密封带来的渗漏风险，接口规格需与管道适配，避免因安装间隙导致介质残留腐蚀。此外，需根据介质压力等级选择对应量程的仪表，通常建议测量压力在仪表量程的 1/3~2/3 之间，既保证测量精度，又避免过载损坏，同时关注仪表的温度适配范围，高温腐蚀场景需选用带散热片或高温适配型仪表，防止温度过高影响传感器性能。

工况匹配与附加功能选择是确保长期稳定运行的关键，需结合介质状态与使用需求细化选型。若介质含气泡、悬浮物或粘度较高，需选择响应速度适中、抗堵塞的隔膜式或法兰式仪表，避免颗粒堆积导致测量失真；对于易结晶的腐蚀介质，可选用带伴热装置的仪表，防止结晶物附着影响压力传递。测量精度需求方面，实验室或精密工艺场景可选择精度 ±0.1%~±0.2% 的智能型压力变送器，工业过程控制场景选用 ±0.5% 精度的仪表即可满足需求。安装方式需灵活适配，管道内压力波动大的场景优先选择法兰式安装，减少振动影响；空间受限或需频繁维护的场景可选用卡箍式或快拆式结构，提升操作便捷性。同时，需关注仪表的防爆、防护等级，化工防爆区域选用 Ex dⅡCT4 及以上防爆等级的仪表，户外或潮湿环境需确保防护等级达到 IP65 及以上，避免环境因素加剧腐蚀。

选型流程需遵循 “先明确介质特性，再匹配核心材质，最后优化结构与功能” 的逻辑：首先通过介质的酸碱类型、浓度、温度、压力及氯离子含量等参数，确定腐蚀等级；其次根据腐蚀等级选择接触部件与外壳材质，中等腐蚀优先 316L 不锈钢，极端腐蚀选用哈氏合金、钛合金、陶瓷或 PTFE；最后结合介质状态、安装条件、精度需求，确定仪表结构、连接方式、量程及附加功能。此外，定期校准与维护能延长仪表使用寿命，建议根据工况严苛程度制定校准周期，日常需检查密封状态与腐蚀情况，及时更换老化部件，确保测量精度与设备安全。

差压式、涡街、超声流量计是工业流量测量领域的主流设备，三者基于不同工作原理适配差异化工况，选择核心需围绕介质类型（气体 / 液体 / 蒸汽）、工况参数（温度、压力、粘度）、测量需求（精度、维护成本）及安装条件综合判断，掌握工况与设备特性的匹配逻辑是精准选型的关键。

差压式流量计基于伯努利方程，通过节流件如孔板、喷嘴、V 锥等产生压差计算流量，其最大优势是适用范围极广，可覆盖气体、液体、蒸汽及部分混相流，尤其适配高温高压、大口径或小流量工况，且对振动不敏感、抗干扰能力强。气体工况中，针对天然气、锅炉烟气等洁净或含少量杂质的气体，可选用标准孔板或文丘里管，需注意根据气体密度、压力补偿修正测量结果，避免因工况波动导致误差；液体工况下，V 锥型差压流量计因抗脏污能力较强，适合含少量悬浮颗粒的工业废水、泥浆等介质，但需注意引压管堵塞问题；蒸汽工况尤其是饱和蒸汽、过热蒸汽是其经典应用场景，需搭配耐高温节流件与差压变送器，同时严格满足 “前 10D 后 5D” 的直管段要求，减少流速分布不均带来的误差。不过该类型流量计存在压损较大、范围度窄的局限，引压管易泄露、冻结，维护频率相对较高。

涡街流量计利用流体绕流旋涡发生体产生的卡门涡街频率计算流量，结构简单牢固、安装维护方便，压损仅为差压式的 1/4~1/2，测量精度可达 ±(1~1.5)% R，范围度宽至 20:1，在一定雷诺数范围内不受流体密度、粘度影响，适配性较强。气体工况中，适合测量空气、氮气、天然气等洁净干燥气体，尤其适用于中小口径管道，但需避开强振动场所，否则会导致示值偏高；液体工况下，对水、汽油、柴油等低粘度洁净液体适配性优异，可用于工业冷却水、油品输送等场景，但不适用于高粘度或含大量气泡、大颗粒杂质的介质；蒸汽工况中，可耐受≤420℃的流体温度，适合饱和蒸汽和过热蒸汽测量，但需注意压力脉动对测量的影响，避免在脉动流场景中使用。其核心局限是对管道机械振动敏感，大口径管道分辨率较低，且不适用于非牛顿流体与高含杂量介质。

超声流量计基于多普勒效应或时差法工作，分为外夹式、插入式等安装类型，最大特点是非接触测量、无压损，安装便捷且不破坏流道，适配多种复杂介质。液体工况是其主要应用场景，时差式适合自来水、工业纯水、轻质油品等洁净低粘度液体，测量精度可达 ±1%；多普勒式则可适配含少量悬浮颗粒或微量气泡的液体，通过杂质反射声波实现稳定测量，腐蚀性液体可选用外夹式安装避免传感器与介质直接接触。气体工况中，仅适用于高纯度、低粘度且声阻抗稳定的气体如干燥空气、天然气，需确保气体不含大量水汽或杂质，否则会导致声波衰减、测量失真。蒸汽工况适配性较差，常规型号难以耐受高温高压环境，仅部分专用高温型号可用于蒸汽冷凝水测量，需谨慎选用。该类型流量计对介质声传播特性要求较高，真空、极稀薄介质或高含气、高浓度悬浮固体介质均不适用，且测量精度受管道材质、壁厚及介质温度影响较大。

工况适配的核心技巧可总结为三点：一是按介质类型定方向，气体工况优先考虑涡街或差压式，洁净气体选涡街，高温高压或含杂气体选差压式，液体工况根据洁净度选择，洁净低粘度选超声或涡街，含杂或腐蚀性选超声多普勒式或差压式 V 锥型，蒸汽工况首选差压式或涡街，高温高压场景可选择差压式流量计，中低温中压场景则可选择涡街流量计；二是按工况参数缩范围，高温高压、大口径优先差压式，中小口径、低维护需求优先涡街，非接触安装、复杂腐蚀介质优先超声；三是按测量需求定型号，高精度要求可选超声时差式或涡街，宽量程比需求优先涡街，低成本、通用型需求可选差压式标准孔板。同时需注意安装条件匹配，差压式对直管段要求严格，涡街需避开振动源，超声需保证管道材质与壁厚适配声波传播。

干体式温度校验炉（又称干井炉）作为工业计量与实验室温度校准的核心设备，凭借便携性、高精度和高效性，广泛应用于热电偶、热电阻、双金属温度计等传感器的校准场景，选择一款适配需求的设备需围绕核心技术参数、应用场景适配性、实用功能及售后保障综合考量。核心技术参数是校准准确性的基础保障，温度量程需覆盖被校传感器的全部使用区间，常规型号覆盖 - 30℃~1200℃，低温场景可选择 - 100℃~150℃的半导体制冷或液氮辅助型，高温工业场景则适配 300℃~1200℃的特殊合金加热块型号，建议在核心使用温度点进行针对性验证以确保精准匹配。精度与稳定性共同构成校准不确定度，选购时需确保设备精度至少为被校传感器的 2 倍，常规要求控温精度 ±0.1℃~±0.5℃，温场稳定性波动不超过 ±0.1℃/h，同时需关注均温块的孔间温差和轴向温场均匀性，避免多传感器同时校准时出现误差。

不同使用场景对设备的形态、功能要求差异显著，需针对性选择。工业现场校准需优先考虑便携性与环境适应性，建议选择一体化设计机型，配备防滑底座和便携提手，支持市电与便携电源切换，同时关注设备的抗干扰能力。实验室场景常需批量校准或多类型传感器校准，应选择多孔位均温块机型提升处理量，校准短支卫生型传感器时需搭配专用短支校准套件，支持干液两用的机型可兼顾干体校准的洁净性和液槽校准的通用性。特殊场景下，校准压力式温度计等大直径探头时需选择温场直径和深度充足的机型，确保感温区完全浸入；低温校准场景需确认制冷效率和低温稳定性，高温场景则关注加热块的材质耐高温性和使用寿命。

实用功能与可靠性直接影响使用体验与寿命，智能化操作能显著简化校准流程，优先选择配备触摸屏或支持 APP 远程控制的机型，支持 ITS-90 国际温标等自动校准程序，具备数据记录与报告生成功能的设备可直接输出符合 ISO 9001、GMP 等认证要求的校准报告。结构与材质方面，均温块建议选择导热性能优异的合金材质，确保快速升降温和温场均匀，控温模块需采用高精度传感器和稳定的调节算法，同时检查设备的散热设计避免过热保护频繁触发。合规性认证至关重要，设备需提供符合 JJF1257-2010（中国）或 EURAMET-cg/13（欧洲）等标准的校准证书，精度可溯源至 NIST 等权威机构。

总体而言，选购干体式温度校验炉的核心逻辑是 “精准匹配需求 + 严控核心参数 + 兼顾长期使用”，先明确被校传感器的温度范围、尺寸、精度要求，锁定设备的量程、精度、负载能力等核心参数，再根据使用场景选择便携性、孔位数量、专项功能等，最后通过品牌口碑和售后保障规避后期使用风险，同时可关注行业技术升级趋势，如智能化、定制化、极端环境适配等特性，以满足未来校准工作的拓展需求。
