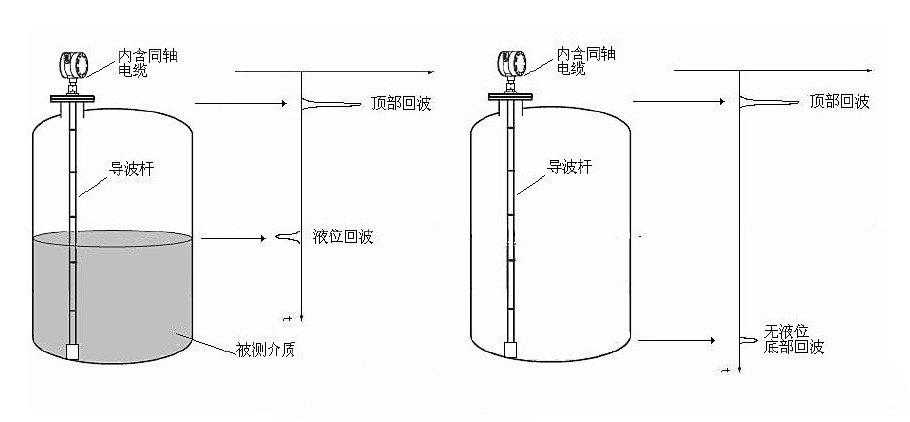

导波雷达液位计是一种先进的测量设备，专门设计用于精确测量储罐或容器内的液体液位。它的工作原理是通过发射高频的雷达波，并且通过接收这些波在液面反射回来的信号，从而计算出液位的高度。这种液位计特别适合于那些具有高粘度、高密度特性的液体，以及那些在极端或恶劣环境下工作的液体。由于其非接触式的测量方式，导波雷达液位计能够提供非常准确和可靠的测量结果，同时它的维护成本相对较低。这种液位计在化工、石油、水处理以及其他多种工业领域中得到了广泛的应用。

导波雷达液位计的分类如下：

1.缆式导波雷达液位计：这种类型的液位计测量范围可以达到30米，它采用的是柔性金属缆作为主要材质，这种设计使得它能够弯曲，非常适合于那些需要较大测量范围的场合。由于其灵活性，缆式导波雷达液位计在运输和维护方面都更加方便。

2.单杆式导波雷达液位计：这一款液位计的结构相对简单，采用金属杆作为主要材质。它的优势在于不会产生挂料现象，结构稳固，特别适用于那些粘性度较高的液体的液位测量。此外，单杆式导波雷达液位计还可以应用于粉状、液体、颗粒固态物位的测量，具有很好的适用性。

3.同轴式导波雷达液位计：同轴式导波雷达液位计主要由金属圆管和金属细杆构成，这种设计使得它具有良好的回波信号接收能力，能量损耗小，抗干扰能力强，因此可靠性非常高。由于这些优点，同轴式导波雷达液位计被广泛应用于各种工业场合。

雷达液位计安装要求

雷达液位计的安装位置影响测量精度，应充分注意以下问题:

（1）雷达液位计储罐开口位置离开储罐内壁距离大于雷达液位计安装法兰面距储罐底板高度的15% ，使用导波管无此限制。

（2）为保证信号波无阻碍进入储罐内部，雷达液位计接口的法兰及连接管的总长度小于250mm。

（3）若有导波管，导波管应垂直向下，允许偏差≤0.5°; 水平度应为 ±1°。

（4）安装时考虑储罐顶板强度，以免造成波动位移。

（5）雷达波路径应避过内部障碍物，如支撑架、加热管及搅拌器等。

（6）考虑液位条件，如避开进料口产生的紊流及泡沫。
